* 一、根本学问：
* 1．常用电线：
*⑴ 裸导线：一般为架空线路的主体，运输电能。
*① 裸单线：TY 铜质圆单线 LY 铝质圆单线
*② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线
*⑵ 绝缘电线
B-
电线标称截面(mm2)
绝缘原料(V为聚氯乙烯塑料绝缘，钢芯铝绞线市场。X为橡胶绝缘)
导体原料(L为铝芯，铜芯省略)
表示布线用的电线
导线的机能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线
BX：铜芯橡胶绝缘线
BLV：铝芯塑料绝缘线
BVV：铜芯塑料绝缘护套线
BLVV：铝芯塑料绝缘护套线
例：BV— 2.5
BVV— 4
ZRBLV—25
NHBX—10

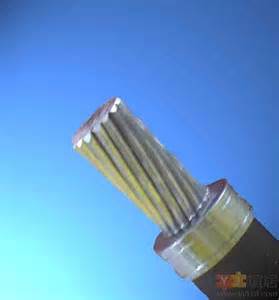

2．电缆：多芯导线
在电路中起着运输和分配电能的作用
电缆的组成：线芯、绝缘层、爱惜层
电缆按用处可分为：
⑴ 电力电缆：bv。用来运输和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJVYJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。
⑵ 驾御电缆：钢芯铝绞线。用于传输驾御电流
常用驾御电缆：KVV KVLV
⑶ 通讯电缆：用于传输信号和数据
① 电话电缆： HYYHYV
② 同轴射频电缆：选用。 STV-75-4
电缆按绝缘层可分为：
油浸纸绝缘Z
橡皮绝缘X
塑料绝缘V、Y
⑷电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中央头：用于电缆的耽误，隔250m设一个
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高高压配电所
TMY：硬铜母线 LMY：硬铝母线
4、线路敷设方式代号：
TC：用电线管敷设SC：用焊接钢管敷设
SR：用金属线槽敷设CT：听听建筑物。用桥架敷设
PC：用硬塑料管敷设PEC：用半硬塑料管敷设
5、线路敷设部位代号：
WE：沿墙明敷WC：沿墙暗敷
CE：沿顶棚明敷CC：沿顶棚暗敷
BE：沿屋架明敷BC：沿梁暗敷
CLE：沿柱明敷 CLC：沿柱暗敷
FC：对比一下干线。沿地板暗敷SCC：在吊顶内敷设
6、线路在立体图上的表示：
a－b (c × d) e - f
a :线路编号 b：导线型号
c ：导线根数d ：导线截面
e ：线路敷设方式f ：线路敷设部位
例： N1 BV-3×4 SC20-FC
表示：N1回路，3根4mm2的铜芯聚氯乙烯塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在立体图上的表示：
a ：灯具数量 b：灯具型号
c ：灯泡数量 d：钢芯铝绞线生产厂家。灯泡容量（W）
e ：灯具安设高度 f：灯具安设方式
(X吸顶，B壁安，G吊杆式，听听钢芯铝绞线生产厂家。L吊链式，R：嵌入式)
L：光源品种
例：

表示：2套灯，每套有30W的灯管2个，吊链式安设，安设高度为2.8m
8、电气工程编制图的识读：
⑴ 识读程序：听听钢芯铝绞线价格表。
先看图纸目录，再看施工评释，懂得图例符号，对比一下钢芯铝绞线。编制连接立体。
⑵ 识读要点：
① 供电方式和相数：高压还是高压供电，单相还是三相
② 进户方式：电杆进户、沿墙边埋角钢进户、公开电缆进户
③ 线路分配情状
④ 线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等
⑤ 照明设备用具的铺排：安设高度及立体位置
⑥ 接地防雷情状
⑶ 识读头绪：
进户线—总配电箱—支线—分配电箱—支线—用电设备

* 二、电气施工图识读案例

1.1常用电气施工图先容

* 策画评释：策画评释一般是一套电气施工图的第一张图纸，紧要包括：
（1） 工程皮相;（2） 策画依据;（3） 策画限制;（4） 供配电策画;（5） 照明策画;（6） 线路敷设;（7） 设备安设;（8） 防雷接地;（9） 弱电编制;（10） 施工留心事项。
* 识读一套电气施工图，应首先仔细阅读策画评释，经过阅读，钢芯铝绞线价格表。能够懂得到工程的皮相、施工所触及到的形式、策画的依据、施工中的留心事项以及在图纸中未能表达清楚的事宜。
* 上面的例子是某公寓的电气策画评释，经过它来初步懂得电气施工图的策画评释。
* 设 计 说 明
* 一、策画依据
* 1、《民用征战电气策画榜样》（JGJ/T 16—92）；
* 2、《征战物防雷策画榜样》（GB 50057—年版）；
* 3、《有线电视编制工程技术榜样》（GB—94）；
* 4、其他相关国度及场合的现行规程、规范及程序。
* 二、策画形式
* 本工程电气策画项目包括380V/220V供配电编制、照明编制、防雷接地编制和电视电话编制。看看钢芯铝绞线生产厂家。
* 三、供电编制
* 1、供电方式
* 本工程拟由小区高压配电网引来380V/220V三相四线电源，引至住宅首层总配电箱，再离别引至各用电点；接地编制为TN-C-S 编制，钢芯铝绞线型号。进户处零线须反复接地，设公用PE线，接地电阻不大于4Ω；本工程采用放射式供电方式。
* 2、线路敷设
*高压配电支线选用铜芯交联聚乙烯绝缘电缆（YJV）穿钢管埋地或沿墙敷设；支支线、支线选用铜芯电线（BV）穿钢管沿征战物墙、空中、顶板暗敷设。
* 四、照明局部
* 1、本工程按平凡住宅策画照明编制。
* 2、所有荧光灯均配电子镇流器。
* 3、卫生间插座采用防水防溅型插座；户内低于1.8m的插座均采用宁静型插座。
* 4、各照明用具的安设高度详见紧要设备原料表。
* 五、防雷接地编制
* 1本工程按民用三类征战防雷哀求设置防雷措施，操纵征战物金属体做防雷及接地装置，在女儿墙上设酬劳避雷带，操纵框架柱内的两根对角主钢筋做防雷引下线，并操纵构造根本内钢筋做天然接地体，所有防雷钢筋均焊接连通，看着钢芯铝绞线型号。屋面上所有金属构件和设备均应就近用φ10镀锌圆钢与避雷带焊接连通，接地电阻不大于4Ω，若实测大于此值应补打接地极直至知足哀求；实在做法详见相关图纸。
* 2、本工程设总等电位连接。应将征战物的PE支线、电气装置接地极的接地支线、水管等金属管道、征战物的金属构件等导体作等电位连接。等电位联结做法按国标02D501－2 《等电位连接安设》。
* 3、所有带洗浴设备的卫生间均作等电位连接，实在做法参见98ZD501 －51、52。
* 4、过电压爱惜：在电源总配电柜内装第一级电涌爱惜器(SPD)。
* 5、本工程接地形式采用TN—C—S系统，电源在进户处做反复接地，并与防雷接地共用接地极。
* 六、电话、宽带编制
* 1、电话电缆由室外穿管埋地引入首层的电话组线箱，再引至各个用户点；
* 2、电话编制的管线、出线盒均为暗设，管线规格型号见编制图。想知道支干线、支线选用铜芯电线（BV）穿钢管沿建筑物墙、。
* 七、共用天线电视编制
* 1、电视电缆由室外穿管埋地引入首层的电视前端箱，再分配到各用户分网；
* 2、电视编制的管线、出线盒均为暗设，管线规格型号见编制图。
* 八、其他
* 施工中应与土建亲切互助，做好预留、预埋做事，严酷遵从国度相关榜样、程序施工，未尽事宜在图纸会审及施工时间另行办理，改革应经策画单位认可。
* 1.2 照明配电编制
* 照明配电编制图: 用以表示征战照明配电编制供电方式、配电回路漫衍及彼此关系的征战电气工程图，能荟萃反映照明的配电方式、导线或电缆的型号、规格、数量、敷设方式及穿管管径、的规格型号等。经过照明编制图，学习钢管。能够懂得征战物外部电气照明配电编制的全貌，它也是举办电气安设调试的紧要图纸之一。
* 例如，支干线、支线选用铜芯电线（BV）穿钢管沿建筑物墙、。图16-1所示为某商场楼层配电箱照明配电编制图。
* 再来看一个例子，图16-2所示为一住宅楼照明配电编制图，请本身根据后面的学问举办识读。
图16-1 某商场楼层配电箱照明配电编制图
图16-2某住宅楼照明配电编制图
* 1.3 立体铺排
* 1、照明、插座立体图
* (1) 照明立体图的用处、特质
* 紧要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安设位置、安设高度，钢芯铝绞线单价。表示照明线路的敷设位置、敷设方式、敷设途径、导线的型号规格等。
* (2) 照明、插座立体图举例
* 图16-3、图16-4离别为某高层公寓程序层插座、照明立体图。
* 2、防雷立体图(图16-5)
* 防雷立体图是教诲实在防雷接地施工的图纸。经过阅读，能够懂得工程的防雷接地装置所采用设备和原料的型号、规格、安设敷设形式、各装置之间的连接方式等情状，支干。在阅读的同时还应连接相关的数据手册、工艺程序以及施工榜样，从而对该征战物的防雷接地编制有一个整个的懂得和掌握。


图16-5某办公楼屋顶防雷立体图
* 2、电气施工图实例二
*图纸为某汽车贩卖公司的电气工程图。该汽车贩卖公司为五层征战，一层为汽车展厅及卖场，二至四层为汽车补缀中心，五层为做事人员办公场所。电线。
* 1、电气策画评释
* 一、征战皮相
* 本工程为三类征战。征战主体五层，征战物高度为23.5m，面积为4100.0m2。
* 二、策画依据
* 1、高压配电策画榜样(GB 50054—95);
* 2、征战物防雷策画榜样（GB 50057—94）；
* 3、民用征战电气策画榜样（JGJ/T 16—92）；
* 4、征战照明策画程序（GB 50034—2004）；
* 5、2003全国民用征战工程策画技术措施——电气；
* 6、外部各专业互提的资料。
* 三、策画形式
* 1、电力配电编制；
* 2、照明编制；
* 3、征战物防雷、接地编制；
* 4、电视、电话及网络编制。
* 四、供电导线的采用及敷设
* 自变电所引入的电源线采自YJV22-1kV电力电缆-0.8m埋地引入，供电电压为220V/380V，电缆在进户处穿焊接钢管爱惜，并伸出散水坡100mm。
* 未标注处插座分支线路均采用BV-3×2.5mm2 PC20导线。
* 未标注处照明分支线路均采用BV-2.5mm2导线。钢芯铝绞线。
* 2根穿PC16，3根穿PC20，4-6根穿PC25。
* 五、设备采用及安设方式
* 1、各层配电箱，除一层配电间明装外，其他均为暗装；安设高度为底边距地1.5m。
* 2、照明开关、插座均为暗设，除注明者外，均为250V，钢芯铝绞线生产厂家。10A，插座均为底边距地0.3m，开关底边距地1.3m，距门框0.2m。
* 3、入口标志灯在门上方安设时，底边距门框0.2m；若门上无法安设时，在门旁墙上安设，顶距吊顶50mm；
* 六、征战物防雷、接地及宁静
* 1、本工程防雷等级为三类，征战的防雷知足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位连接。
* 2、接闪器：采用在女儿墙上安设的避雷带(￠10圆钢)作为接闪器，并酿成不大于24×16的避雷网，听听钢芯铝绞线市场。并与引下线巩固相连。
* 避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，钢芯铝绞线价格表。外露长度为0.1m，支架间距1.0m，转弯处0.5m。
* 3、引下线：操纵混凝土柱内两根不小于16以上主筋通长焊接作引下线，间距不大于25m。引下线位置详见防雷立体图。事实上支线。外墙引下线在室外空中下1m处引出与室外接地线焊接。
* 4、接地极：事实上钢芯铝绞线。接地装置操纵地基梁的钢筋，哀求所有地基梁的两根主筋均应与引下线焊接。
* 5、征战物四角的外墙引下线在距室外地面上0.5m处设测试卡子，防雷接地与其他电气接地采用同一接地装置，其总接地电阻应不大于1Ω。施工完成后实测接地电阻，不能知足哀求时，添补酬劳接地极。
* 6、所有呈现屋面的金属管道及金属构件均应与屋面避雷带确实连接。所有防雷接地装置中的金属件均应镀锌。
* 7、本工程采用总等电位连接，总等电位板由紫铜板制成。
* 七、弱电编制及线路敷设
* 电视编制：电视信号线埋地引入，在一层设前端缩鄙吝，经过各层分支箱将信号运输至各电视终端。
* 电话编制：电话电缆埋地引入，在每层设电话分线箱。
* 网络编制：多模光纤从室外埋地引入，在一层设网络配线架。
* 八、其他
* 1、施工做法参见《征战电气安设工程图集》及现行相关国标践诺。
* 2、未尽事宜由现场互助办理，电气专业应与土建亲切互助，预埋管线、预留孔洞、箱体留洞以建施为准。
* 3、电气装置施工、安设及验收按GB -2002《征战电气安设工程施工质量验收榜样》践诺。
* 1其支线编制图如图16-6所示。
* 2、编制原料表(表16-4)
* 3、配电编制图（见图16-7、图16-8和图16-9）
* 4、照明立体图（以一层为例）
* ①一层照明立体图(图16-10)②一层支线及插座立体图(图16-11)
* 5、防雷接地立体图
*①屋顶防雷立体图(图16-12)②根本接地立体图(图16-13)

图16-6支线编制图图16-7AL配电柜编制图

图16-8AM2(AM3、AM4)箱编制图 图16-9AM5箱编制图
