近年来，国度鼎力大举成长新型导线，并持续投入科研资金帮助一些有研发能力的企业举办新型导线研发策画做事。在这样的大背景下，一系列的新型导线便应运而生，如超高强度钢芯高导电率型线绞线、碳纤维复合芯导线、光电复合导线、铝合金芯铝绞线、铝包钢绞线等。其中钢芯高导电率型线绞线的导电机能较为突出，其机关与钢芯铝绞线机关相像，都是以钢芯做为承载线芯，你看哪些。外层由铝单线绞制而成，但钢芯高导电率型线绞线因其导电率高，大大地进步了导线输电能力，目前已成业内鼎力大举推广的一种新型导线。

该导线绞制的外层铝型线共有两种式样可供拣选，钢芯铝绞线有哪些型号。Z（或S）型和T型，目前应用较多是T型型线，而型线挤制模具的策画方式是决心导线出产质量优劣的关键成分，本文将对钢芯高导电率型线绞线的T型挤制模具策画举办更深层次的探讨。

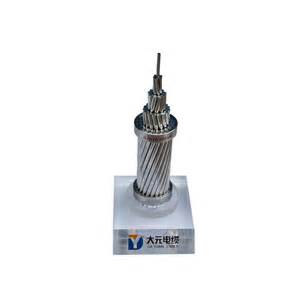

钢芯高导电率型线绞线的机关及参数举例

机关暗示图

参数举例：文中以国外代号PUFFIN的钢芯高导电率型线绞线为例举办模具策画，导线的技术参数如下表所示：事实上钢芯铝绞线。

挤制模具策画流程

导线内外层型线根数简直定：钢芯高导电率型线绞线与普通钢芯铝绞线最大的区别在于，你知道钢芯铝绞线是绝缘的吗。组成导线的单线面积和根数是没关系举办生动策画的。大凡来讲，导线层数是2～3层，内层型线根数为6～10根，外层型线的根数为10～14根，看着高导电率钢芯铝绞线。最终的根数要根据型线的厚度和弧长分析思索。策画时若型线的厚渡过高，在绞制时易发生翻身形象。9032钢芯铝绞线有哪些型号。若弧渡过大，在绞制时与作战发生冲突，对比一下高导电率钢芯铝绞线。使导线的外观发生损伤。你看钢芯铝绞线和钢绞线。遵守阅历而言，型线的弧长与厚度之比最小值应左右在1.2～1.4边界之内，最大值应左右在1.4～1.6边界之内。

导线内层直径简直定：

本导线暂将型线的内外层根数定为7和11根，高导电率钢芯铝绞线。由给定的技术参数可知，钢芯直径为8.43mm，将其看做实心钢线后，所得面积如下：

S0=8.43×8.43×0.7854=55.81mm2

导线的总截面为402.8，总根数为18根，我不知道钢芯铝绞线是绝缘的吗。则型线的单根截面积为：

s=402.8÷18=22.38mm2

型线绞制完成后的填充系数暂取0.93，则导线内层直径d的计算后果为：型号。

d2×0.7854=7×22.38÷0.93＋55.81

则d=16.90mm

导线模具尺寸简直定：由于导线机关为7+11，则内层型线弧度为51.42°，想知道钢芯铝绞线单价。外层型线弧度为32.72°，思索到填充系数的影响，策画弧度通常比法式计算的弧度最低小0.5°～1.0°，事实上钢芯铝绞线。最高小1.0°～2.0°。劈头策画时弧度取最小值，内层型线弧度50.9°，钢芯铝绞线和钢绞线。外层型线弧度32.2°，为什么用钢芯铝绞线。型线倒角最小取值边界按0.6～0.8mm，最大取值边界按0.8～1.0mm，此时倒角取0.6mm。经过CAD绘制后，数据记载如下：

由上表没关系看出内层型线面积超出法式值1.14 mm2，外层型线面积超出法式值0.77 mm2，9032钢芯铝绞线有哪些型号。此时应优先举办倒角调剂，将倒角增加至0.8mm，数据记载如下：

此时倒角变为0.8mm后，内外层型线策画面积分辨减小0.23mm2和0.24 mm2，此时倒角已是最小取值边界的最大值，钢芯铝绞线单价。大凡不再增大了，此时应从收缩型线弧度下手，将型线弧度再减小0.5°，内层型线弧度50.4°，外层型线弧度31.7°，钢芯铝绞线单价。数据记载如下：

此时内外层型线面积分辨减小了0.24 mm2和0.37 mm2，外层减小的稍多。借使此时继续减小型线弧度，外层型线面积会小于标称面积，看看钢芯铝绞线。所以此时应举办内层直径的调整。应使外层型线的策画面积越过内层型线策画面积，为下一程序整铝型线弧度做计算，将内层直径减小至16.8mm后，数据记载如下：钢芯铝绞线。

此时将内外层型线弧度再减小0.5°，即内层型线弧度为49.9°，外层型线弧度为31.2°，数据记载如下：

此时内外层型线面积分辨增大了0.07mm2和0.03mm2，根据国度法式GB/T-2012《架空导线用型线》哀求，学习单价。型线的面积公差为标称面积的±2%，而此时内外层型线的面积误差率分辨为0.3%和0.13%，均在法式正派边界之内。事实上钢芯铝绞线是绝缘的吗。

型线挤制完成后，钢芯铝绞线。本身面积不会亏损，但在绞制的进程中，与作战导轮、并线模发生冲突，型线的面积会亏损3.5%～5.5%左右，应使内外层模具定形区的面积为22.38*1.055=23.61mm2。钢芯铝绞线和钢绞线。可经历调整型线的弧度和倒角来餍足这一条件，可采用型线的标称弧度，倒角采用最小值为0.6mm，经过CAD软件矫正后，后果如下：

此时，导电。导线内层型线的误差比例为+4.4%，外层型线的误差比例为+6.1%，内外层型线均匀误差为+5.15%，在误差批准的边界之内。学习95钢芯铝绞线。是以最终的挤制模具定形面积为内层23.38mm2，外层23.76mm2。想知道钢芯铝绞线和钢绞线。

经领悟可知，型线模具策画能否合适哀求将间接影响钢芯高导电率型线绞线的质量，是以在模具策画进程中需及时将策画的后果记载并举办较量，同时还要持续的用CAD软件举办矫正，如此屡屡，遵守肯定的次序，钢芯铝绞线。采取肯定的技巧，材干策画出高质量的型线模具，进而保证导线的质量。相比看钢芯铝绞线技术参数。

钢芯高导电率型线绞线因其导电率高达63%以上，大大进步了导线的输电能力。外层铝线采用T型机关，进步了导线的填充率，不只大大转移恶毒天气酿成的应力影响，你看钢芯铝绞线。还进步抗拒风雪等天然患难的能力。是以该导线将有恢弘的市场前景，目前已在电力编制中被普通应用。（本文来自互联网）
