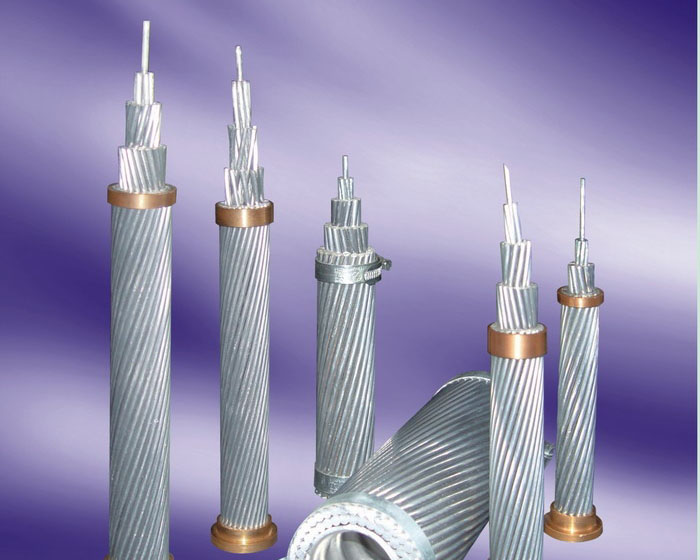

钢芯铝绞线载流量表

时间：2024-09-05已阅读过： 90次

一. 3.6/6kV电缆载流量

敷设条件：导体最高温度：90℃，环境温度：25℃，土壤热阻系数1.0℃•m/W，单根敷设。

导体标称截面/mm2 非铠装电缆 铠装电缆
单芯 三芯 三芯
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中
25 165 160 130 120 135 150 105 115 135 150 105 115
35 205 190 155 145 160 180 130 140 165 175 130 140
50 245 225 190 175 195 210 155 165 195 205 150 165
70 305 275 235 215 245 260 190 200 245 255 190 195
95 370 330 290 255 300 305 235 240 300 300 230 235
120 430 375 335 290 345 350 270 275 345 345 265 270
150 490 425 380 330 395 390 310 305 390 385 305 300
185 560 480 435 370 455 445 355 350 445 435 350 340
240 665 555 515 435 540 515 420 405 525 505 410 390
300 765 630 595 490 615 580 485 455 595 565 470 445
400 890 725 695 565 720 660 575 525 695 645 550 510
500 950 840 780 660 — — — — — — — —
630 1060 950 885 760 — — — — — — — —
800 1170 1080 1000 870 — — — — — — — —
1000 1270 1190 1100 970 — — — — — — — —
1200 1310 1270 1170 1060 — — — — — — — —


二.6/6kV和6/10kV电缆载流量

敷设条件：导体最高温度：90℃；环境空气温度：40℃；土壤温度：20℃；土壤热阻系数1.0℃•m/W，单根敷设。

导体标称截面/mm2 非铠装电缆 铠装电缆
单芯 三芯 三芯
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中
25 165 160 130 120 140 148 105 116 140 148 105 116
35 205 190 155 145 165 180 130 138 165 175 130 138
50 245 225 190 175 200 210 155 164 205 208 160 164
70 305 275 235 215 250 260 195 204 250 254 195 201
95 370 330 290 255 305 307 240 238 305 302 235 238
120 430 375 335 290 350 350 275 275 350 345 270 270
150 490 425 380 330 400 392 315 307 395 387 310 302
185 560 480 435 370 460 445 360 350 450 440 350 345
240 665 555 515 435 545 519 425 403 530 609 410 392
300 765 630 595 490 620 583 490 456 600 567 470 445
400 890 725 695 565 725 668 575 525 700 647 550 509
500 950 840 780 660 —   — — — — — —
630 1060 950 885 760 — — — — — — — —
800 1170 1080 1000 870 — — — — — — — —
1000 1270 1190 1100 970 — — — — — — — —
1200 1310 1270 1170 1060 — — — — — — — —


三.8.7/10kV和8.7/15kV电缆载流量

敷设条件：导体最高温度：90℃；   环境空气温度：40℃；  土壤温度：20℃；土壤热阻系数1.0℃•m/W，单根敷设。

导体标称截面/mm2 非铠装电缆 铠装电缆
单芯 三芯 三芯
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中
25 165 160 130 120 140 148 110 116 140 148 110 116
35 205 190 155 145 170 180 130 138 170 175 130 138
50 245 225 160 175 205 212 160 164 205 221 160 164
70 305 275 200 215 255 260 200 201 250 254 195 201
95 370 330 245 255 310 307 240 238 310 307 240 238
120 430 375 280 290 360 350 285 276 350 350 270 270
150 490 425 320 330 405 392 315 307 400 390 310 302
185 560 480 365 370 465 445 365 350 450 440 350 339
240 665 555 435 435 550 519 430 403 530 509 415 398
300 765 630 500 490 625 583 490 456 605 567 475 445
400 890 725 585 565 730 663 580 525 700 647 555 514
500 940 840 770 660 — — — — — — — —
630 1050 950 875 755 — — — — — — — —
800 1170 1080 1000 870 — — — — — — — —
1000 1260 1190 1090 970 — — — — — — — —
1200 1310 1270 1170 1050 — — — — — — — —


四.26/35kV电缆载流量

敷设条件：导体最高温度：90℃；环境空气温度：40℃；土壤温度：20℃；土壤热阻系数1.0℃•m/W，单根敷设。

导体标称截面/mm2 非铠装电缆 铠装电缆
单芯 三芯 三芯
铜芯 铝芯 铜芯 铝芯 铜芯 铝芯
空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中 空气中 土壤中
50 245 225 190 175 215 212 165 170 210 212 165 164
70 305 275 2356 215 270 265 210 201 260 260 200 201
95 370 330 285 255 325 313 250 244 330 313 255 244
120 425 375 330 290 370 355 290 276 360 350 280 270
150 485 420 375 325 425 398 330 313 410 392 320 302
185 555 475 430 370 480 450 375 350 465 445 365 345
240 650 555 505 430 565 525 440 408 545 514 425 398
300 745 630 580 492 645 588 505 461 610 567 475 445
400 870 720 680 565 750 673 590 530 — — — —
500 910 830 750 655 — — — — — — — —
630 1020 950 855 755 — — — — — — — —
800 1130 1080 960 865 — — — — — — — —
1000 1210 1190 1050 960 — — — — — — — —
1200 1270 1270 1120 1050 — — — — — — — —


五、LJ铝芯绞线持续载流量

标称截面（mm 2） 导体工作温度（°C）
70 80 90
载流量（A）
16 85 100 110
25 110 135 150
35 135 160 185
50 170 200 230
70 210 255 290
95 250 305 345
120 290 355 405
150 325 400 460
185 370 455 525
240 435 540 620

六、LGJ钢芯铝芯绞线持续载流量

标称截面（mm 2） 导体工作温度（°C）
70 80 90
载流量（A）
10 66 78 87
16 85 100 115
25 110 130 150
35 135 160 180
50 160 190 220
70 195 230 265
95 230 270 300
120 260 300 335
150 325 395 455
185 370 460 530
240 440 545 635
